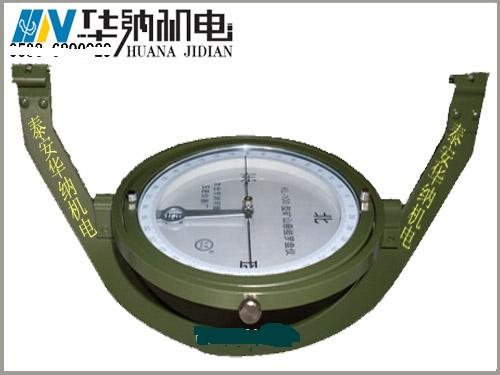

产品名称：矿山悬挂罗盘仪
产品型号：KL-100型
产品类型：矿压观测类仪表
产品品牌：华纳机电
生产厂家：泰安市华纳机电设备有限公司
该系列产品主要应用与测走向、倾向、倾角、定方位、测直角、定水平、测垂直角、测里程。 适用于地质勘测、煤矿及有色金属矿井的开采、军事院校等。
产品用途：KL-100型矿山悬挂罗盘仪和坡度规两者组成一套, 作为矿山辅助测量的仪器．
矿山悬挂罗盘仪主要用于采区次要巷道和回采工作面磁方位角和罗盘仪导线边的倾斜角测量．
参数：度盘最小格值： 1°
估读值：30′
仪器及附件总重量：0.5Kg
磁针长：100mm。
功能：用于采区次要巷道和回采工作面磁方位角和罗盘仪导线边的倾角测量。
使用方法;
仪器的使用借助于测绳支承导向,并用目测置中整平、读数。在拉紧测绳之后,首先以坡度规使之调平或测斜倾角,然后悬挂罗盘仪进行磁偏角测定。为了读数方便,悬挂罗盘仪时使度盘零端对正测示前方。在测道上若坡度较大,有碍测绳水平的情况,测时则用阶梯法分段测量,努力使各段测绳平行在水平面内要是测点附近有导磁性物质影响,则用交差法消除,即仪器置中于测点上,向测点两侧进行导向测定。如图为了减少导磁体的影响,在进行测试时,我们例举一些物体的最少距离罗盘仪的数值作为参考:轨道至罗盘仪1.5m矿车至罗盘仪2-2.5m铁管至罗盘仪0.5m矿灯至罗盘仪0.5m还要注意仪器中的方向盘上的注字:“东”、西”方位与地理方位是相反的
KL-100型矿山悬挂罗盘仪是泰安市华纳机电设备有限公司的主营产品，现货销售，欢迎定购。
